光學影像儀簡介　　

    光學影像儀是一種集光學，精密機械，電子測量于一體的精密長度測量?jī)x器。它通過適當?shù)溺R頭將需測工件放大相應倍數，調節上下光源，把被放大了的工件圖象，傳輸?shù)诫娔X，經過電腦軟件的一系列功能，達到測量工件的尺寸、逆向工程設計等目的的測量?jī)x器。 　　

VMS系列 光學影像儀特點　　

    VMS系列是一款經濟型2D光學影像測量?jī)x，采用高清晰度3DFAMILY彩色CCD，并配有激光指示器，可精確只是當前測量位置;采用智泰集團自主研發的OVM Lite版測量軟件，具備基本的點、線、圓、兩點距離、角度等基本測量功能以及坐標平移的功能，能滿足基本的二次元測量需求;此外測量數據可輸入EXCEL、WORD、TXT中或者將測量圖形輸出至DXF文檔做CAD設計 　　

1. 花崗石底座與立柱，機構穩定可靠

2. X、Y軸裝有光柵尺，定位準確 　　

3. Z軸采用交叉導軌加配重塊的全新設計，鏡頭上下升降受力均衡，確保精度 　　

4. 激光定位指示器，精確指定當前測量位置，方便測量

5. 鏡頭：3DFAMILY-S型0.7X-4.5X連續變倍鏡頭

6. LED冷光源(表面光和輪廓光)避免工件受熱變形

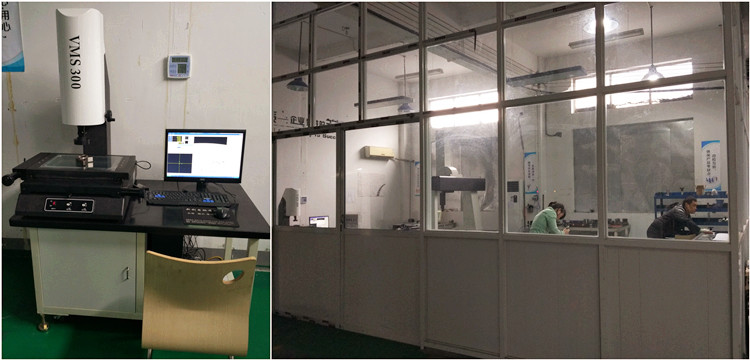

7. 天輝機械購買影像儀使用照片
